Les ingénieurs qui conçoivent des composants pour des équipements devant fonctionner dans des conditions extrêmes n’ont souvent qu’un choix très restreint de matériaux. Des facteurs tels que les températures extrêmes, les variations rapides de température, les environnements cryogéniques, les produits chimiques corrosifs et les charges de frottement peuvent limiter considérablement la durée de vie des métaux et des plastiques. Les charges physiques extrêmes appliquées aux composants dans ces mêmes conditions réduisent encore l’éventail des options viables.
Alors que l’on a tendance à privilégier les métaux pour relever de tels défis techniques, le PAI de Torlon a fait ses preuves dans des conditions d’exploitation sévères. Ce polymère avancé est réputé pour prolonger la durée de vie fiable des composants par rapport aux métaux, en particulier lorsqu’il existe un risque d’usure excessive par frottement due à des charges dynamiques. En outre, ses performances sont généralement associées à des avantages en termes de coûts, à la fois en termes de production et de réduction des besoins de remplacement dus à l’usure excessive par frottement des pièces métalliques.
Quels sont les avantages du Torlon par rapport aux métaux ?
L’un des avantages de la conception avec le PAI Torlon est qu’il s’agit d’une famille de matériaux dont les formulations sont adaptées à différentes conditions d’utilisation. Alors que le grade non chargé ou pur possède des propriétés impressionnantes, l’ajout de 30 % de fibres de verre ou de carbone renforce sa résistance lorsque les applications l’exigent. Des formulations de roulements et d’usure sont également disponibles pour prolonger la durée de vie des versions non chargées et renforcées du polymère PAI.
Le résumé suivant des facteurs de performance indique comment le PAI Torlon se situe par rapport à certains métaux qu’il a souvent remplacés dans des applications exigeantes :
Résistance spécifique
Parmi les polymères haute performance transformables par fusion, le Torlon PAI est dans une classe à part en termes de résistance et de rigidité. Il conserve également une plus grande partie de sa résistance à des températures extrêmes. Comparé aux métaux, son rapport résistance/poids, également appelé résistance spécifique, est très favorable (tableau). Cette combinaison de légèreté et de rigidité structurelle a fait du Torlon PAI un matériau fiable pour de nombreuses applications où l’aluminium, l’acier ou le bronze seraient des choix plus traditionnels.
La résistance élevée à la compression du polymère PAI le distingue également de nombreux autres thermoplastiques et le rend plus viable en tant que matériau candidat pour des applications porteuses où les métaux pourraient autrement être considérés comme la seule option.
Résistance à l'usure
Le polymère PAI Torlon présente une résistance intrinsèque élevée à l’usure par frottement linéaire et rotatif sous des charges élevées, au-delà des capacités des métaux même lubrifiés. En outre, les grades Torlon pour roulements et usure ont été mis au point pour accroître la longévité de composants tels que les roulements, les bagues et les joints dans les équipements rotatifs. Ces formulations ont remplacé les métaux traditionnels et ont permis d’allonger considérablement la durée de vie des équipements pour lesquels les arrêts de production non planifiés ont des conséquences financières extrêmes.
Performance à des températures extrêmes
Le PAI Torlon a des décennies de performances fiables dans les composants exposés à des températures extrêmes. Il conserve un niveau élevé de sa ténacité inhérente dans des conditions cryogéniques où les impacts peuvent briser de nombreux métaux. À l’autre extrême, sa température de transition vitreuse (Tg) ou son point de ramollissement de 280oC / 536oF dépasse de loin celle d’autres polymères pouvant être transformés par fusion. Cette caractéristique permet au Torlon PAI de résister à des niveaux de chaleur extrême dans des applications où les métaux étaient auparavant la seule alternative.
Résistance aux produits chimiques et à l'environnement
De nombreuses applications ont été spécifiées dans divers métaux en raison de leur résistance à certains produits chimiques. Cependant, le PAI de Torlon possède une résistance inhérente à une gamme de produits chimiques qui en fait un candidat au remplacement des métaux, en particulier là où certains métaux, dont le titane et l’acier, ne sont pas à la hauteur. Le polymère présente également une résistance exceptionnelle aux radiations, ce qui, avec son poids léger, a conduit à des applications sur des équipements déployés dans l’espace lointain.
Note technique : la résistance chimique n’est pas une propriété définitive. Les fournisseurs de matériaux peuvent fournir des indications générales dans ce domaine. Cependant, la résistance environnementale de tout polymère peut être affectée de manière significative par de multiples variables, notamment la température, la concentration et les contraintes physiques. C’est pourquoi il est toujours conseillé aux prescripteurs de tester le PAI de Torlon et tout autre matériau dans les composants finis dans des conditions de fonctionnement réelles afin de valider les performances. .
Capacité de traitement et économie de la production
L’aptitude à la transformation à l’état fondu en tant que thermoplastique confère au PAI de Torlon un avantage certain en termes de production. Les métaux sont généralement limités à l’usinage, au frittage de métaux en poudre ou à l’emboutissage pour produire des pièces. En revanche, le Torlon PAI est le plus souvent transformé en composants de précision par moulage par injection – un procédé particulièrement rentable pour les volumes unitaires élevés – ou par usinage de précision des pièces extrudées à partir du polymère. Le procédé d’extrusion à l’état fondu des formes permet également d’obtenir une large gamme de dimensions rentables de plaques, de barres et de tubes rigides en Torlon qui minimisent les pertes de matière lors de l’usinage.
Quelles sont les applications typiques où le Torlon PAI est utilisé à la place des métaux ?
Les propriétés intrinsèques du PAI Torlon et l’évolution des Grades à performances accrues ont permis d’étendre les spécifications du polymère à l’ensemble de ces industries traditionnelles et émergentes de haute technologie :
Dans les environnements d’exploitation des avions et des engins spatiaux, la performance des matériaux est essentielle à la mission et la fiabilité à long terme est primordiale compte tenu de la complexité des réparations et des remplacements et des risques associés à la défaillance des pièces. Un poids léger pour une consommation de carburant efficace, le maintien des performances en cas de variations extrêmes de température et la résistance aux gaz propulseurs et aux radiations sont autant de conditions requises pour les matériaux utilisés dans les applications difficiles de cette industrie. Le PAI de Torlon répond à ces critères grâce à ses multiples avantages par rapport aux métaux et à son historique d’applications réussies dans les bagues, les isolateurs thermiques et électriques, les composants de systèmes hydrauliques et les dispositifs mécaniques.
La haute résistance à la compression, la rigidité, la résistance à l’usure et la tolérance aux carburants et lubrifiants du Torlon PAI confèrent stabilité, légèreté et longévité aux composants des voitures de course et autres véhicules à hautes performances. Ce polymère avancé peut également fonctionner de manière fiable sans lubrification dans de nombreuses applications. Son profil de performance a conduit à des spécifications pour le Torlon dans les coussinets de suspension, les composants de turbocompresseurs et de surcompresseurs, les joints de transmission et les rondelles de butée.
L’industrie du pétrole et du gaz soumet les équipements et les composants à une combinaison de pressions, de températures, d’usure par frottement et de produits chimiques qui dépasse les capacités de la plupart des métaux et des plastiques. Compte tenu des enjeux liés au maintien de la production et à la prévention des arrêts imprévus pour maintenance et remplacement, la fiabilité à long terme des matériaux utilisés pour ces composants est primordiale. Le PAI de Torlon a fait ses preuves en matière de fiabilité et de longévité par rapport aux métaux dans les équipements utilisés dans différents segments de cette industrie, notamment l’exploration, le forage en mer, la production et le transport. Les joints à bille, les sièges d’activation, les clapets, les composants d’outils d’élargissement de puits, les billes de fracturation, les ailettes coulissantes et les clapets de ciment à haute température et à haute pression figurent parmi les applications typiques de ce polymère avancé.
Le PAI Torlon offre des propriétés inhérentes d’isolation électrique et thermique que les métaux ne peuvent pas fournir. Cette caractéristique, associée à sa grande résistance, a permis de définir les spécifications du Torlon pour les connecteurs usinés et moulés par injection, ainsi que pour d’autres composants destinés aux grands équipements de batteries qui jouent un rôle essentiel dans le stockage et le comptage de l’énergie. Dans les éoliennes, les composants porteurs des boîtes d’engrenage et des moyeux de rotor font appel au PAI de Torlon plutôt qu’aux métaux pour leur résistance à l’usure à long terme et leur faible niveau de bruit que les métaux ne peuvent pas offrir.
Les thermoplastiques utilisés dans les installations nucléaires doivent résister à l’exposition aux radiations sans perdre leurs propriétés physiques. Lors d’essais réalisés par un laboratoire mandaté par l’industrie, très peu de plastiques ont conservé leurs performances à106 rads et plus. Le Torlon 5030, renforcé de fibres de verre, a toutefois conservé les propriétés requises à109 rads , le niveau d’exposition le plus élevé prévu par le protocole d’essai de l’industrie.
Dans cette industrie de haute technologie, les plastiques dominent naturellement sur les métaux en tant que matériaux pour les composants en contact avec les plaquettes et les micropuces. Les Grades PAI de Torlon ont été développés avec différentes combinaisons d’attributs de performance pour servir ces applications dans les différentes phases de la production de puces.
Pour les applications telles que les goupilles de réticule où une grande pureté est essentielle, la résine Drake 4200 PAI à base de Torlon combine les faibles impuretés ioniques nécessaires avec une grande stabilité dimensionnelle requise pour les pièces usinées de précision.

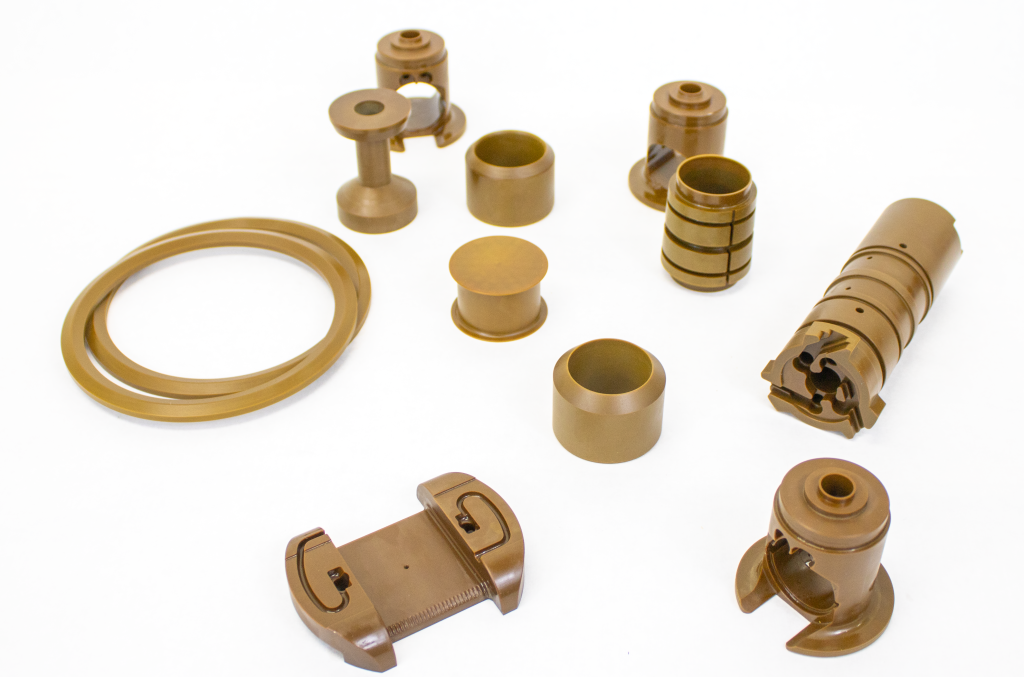

La barre Torlon 5030 renforcée par du verre est usinée dans le matériel de la chambre qui nécessite une résistance structurelle à des températures élevées, tandis que les composants qui ont besoin de moins de rigidité sont couramment usinés à partir de Drake 4200 PAI et de Torlon 4203L non renforcés. Les sondes de chambre sont également usinées à partir de ces Grades car elles résistent à l’environnement du plasma et permettent un contrôle du processus exempt d’interférences électromagnétiques.
Au stade des essais finaux, les douilles d’essai usinées en Torlon 4203L non chargé et en Torlon 5030 renforcé de verre offrent différents niveaux de résistance à la déformation par compression et à l’usure en fonction des exigences techniques.
L’un des principaux avantages du PAI Torlon par rapport aux métaux dans l’armement est la résistance inhérente du polymère à la corrosion et à la dégradation dans un environnement opérationnel où interviennent l’humidité, les produits chimiques, les lubrifiants et les gaz propulseurs. Le polymère à haute résistance et dimensionnellement stable permet également de réduire le poids, ce qui est un avantage pour la portabilité des armes et leur déploiement rapide sur le terrain. Les applications qui tirent parti des propriétés des différents grades de Torlon PAI comprennent les radomes de missiles guidés, les coupelles d’allumage, les ailettes, les ailes et les supports de câbles.
Le Torlon PAI est spécifié pour de nombreux composants d’avions militaires pour les mêmes raisons qu’il est préféré au métal pour les applications d’avions commerciaux. Les navires de guerre bénéficient également de la résistance à l’usure et à la corrosion du Torlon PAI dans les roulements et les coussinets qui doivent fonctionner de manière fiable sous des charges dynamiques extrêmes.
Le traitement affecte-t-il les performances du PAI de Torlon ?
Le PAI Torlon est un polymère résistant aux températures élevées, dont la plage de températures idéales de fusion est relativement étroite. Il est essentiel de maintenir des contrôles stricts sur les pressions et les températures du procédé afin d’éviter une surchauffe ou un temps de séjour prolongé qui peuvent entraîner une dégradation des propriétés. Les conditions optimales du procédé minimisent également le risque de matériau carbonisé à la surface des pièces moulées, et à l’intérieur des pièces extrudées – un problème qui devient évident dans les pièces usinées.
Outre le maintien des paramètres corrects de traitement de la matière fondue, la post-polymérisation dans des conditions contrôlées est également une étape essentielle pour maximiser la résistance, la ténacité, l’usure et la résistance chimique du Torlon PAI.
Les mouleurs et les pièces extrudées qualifiés disposent de technologies et d’équipements de contrôle des processus à la pointe du progrès, qui permettent d’obtenir des propriétés et une qualité de matériau toujours optimales. Ils disposent également d’une banque d’installations de post-polymérisation dotées d’une capacité suffisante et de contrôles de précision pour répondre aux demandes de routine et aux pics de demande. Drake Plastics, par exemple, est mondialement reconnu comme un leader de l’extrusion de formes en Torlon et a obtenu le statut de mouleur par injection certifié Torlon de Syensqo, le fournisseur de la résine PAI Torlon. L’entreprise a conçu et construit une grande partie de son équipement pour traiter le polymère avancé, ainsi que les capacités de post-polymérisation permettant d’obtenir des performances optimales pour les pièces et les formes en Torlon PAI.
Les demandes de remplacement du métal par le Torlon PAI ont-elles atteint leur apogée ?
Les industries de haute technologie s’appuient sur des matériaux qui allient robustesse et légèreté, résistance chimique et à la corrosion, résistance électrique, thermique et aux radiations, et longévité sous des charges statiques et dynamiques. Pour de nombreuses applications, les métaux ne sont pas une option, ou ils posent des limites qui nécessitent des solutions complexes. Les exemples sont fréquents dans les secteurs de l’aérospatiale, de la fabrication de semi-conducteurs, des énergies alternatives et de la défense. Bien que les métaux spéciaux puissent jouer un rôle, les producteurs de PAI Torlon et d’autres polymères avancés voient une liste croissante d’applications dans ces domaines à croissance rapide. Ils continuent également à développer des Grades avec des propriétés pour de nouvelles applications qui apparaissent – et que les métaux, de par leur nature intrinsèque, ne peuvent pas facilement satisfaire.
En tant que polymère thermoplastique, le Torlon est plus léger et présente un rapport résistance/poids supérieur à celui de nombreux métaux. Il résiste également à l'usure par frottement, même en l'absence de lubrification, et possède des propriétés d'isolation thermique et électrique que les métaux ne peuvent égaler.
Alors que la plupart des thermoplastiques ne sont pas à la hauteur, des laboratoires d'essai qualifiés desservant l'industrie de l'énergie nucléaire ont montré que le Torlon conservait très bien ses propriétés à109 rads , le niveau d'exposition le plus élevé des essais. Cette capacité robuste a conduit à des applications structurelles et isolantes pour le Torlon dans les satellites et les télescopes de l'espace lointain.
Les pièces en Torlon peuvent être fabriquées par traitement à l'état fondu de la résine granulée, principalement par moulage par injection ou par extrusion. Les pièces extrudées peuvent être usinées avec précision. La capacité de produire de grandes quantités de pièces aux dimensions exactes par moulage par injection est un avantage par rapport aux méthodes de production des métaux.
Le Torlon PAI nécessite une expertise et des équipements de traitement spécialisés, des systèmes de contrôle et des capacités de post-polymérisation pour garantir la bonne qualité des pièces et des pièces extrudées. Bien que le domaine soit limité, des entreprises telles que Drake Plastics, spécialisées dans l'extrusion, l'usinage et le moulage par injection du Torlon, continuent d'investir dans des capacités importantes afin de rester en tête de la demande de pièces usinées, qui connaît une croissance rapide. Elles travaillent également en étroite collaboration avec le fournisseur de la résine PAI Torlon pour évaluer la croissance potentielle à long terme des marchés mondiaux et des nouvelles applications, afin de garantir la fiabilité de l'approvisionnement.
