L’industrie aérospatiale comprend les aéronefs et les engins spatiaux, ainsi que les équipements liés au vol et aux opérations connexes à l’intérieur et au-delà de l’atmosphère terrestre. Les plastiques hautes performances sont largement acceptés dans l’ensemble de l’industrie en raison de leur fiabilité à répondre aux exigences complexes et rigoureuses des applications associées aux équipements aérospatiaux. Leur croissance découle également de la volonté de réduire la masse, un avantage clé des plastiques légers par rapport au métal.
Quels sont les principaux avantages des plastiques haute performance pour les composants aérospatiaux ?
- Sécurité : Les polymères avancés sont certifiés par les agences de sécurité de l’industrie pour leur faible inflammabilité et leur faible dégagement de fumée.
- Légèreté : dans une industrie qui privilégie une faible masse physique pour l’efficacité énergétique, le rapport résistance/poids élevé des polymères avancés permet aux ingénieurs de ne pas utiliser de métaux plus lourds pour les pièces aérospatiales.
- Maintien de la résistance et de la rigidité : Vespel PI et Torlon PAI conservent leur résistance structurelle à des températures élevées et résistent à la rupture par fatigue due à de fortes contraintes vibratoires.
- Résistance aux températures élevées : Le Torlon PAI a la température de transition vitreuse la plus élevée parmi les plastiques aérospatiaux, soit 275oC (527oF ). Le PEEK, l’Ultem PEI et le Vespel PI sont également reconnus pour leur stabilité et leur résistance à des températures élevées.
- Résistance aux chocs et ténacité à des températures cryogéniques: Les joints fabriqués à partir de polymères PCTFE et PEEK cryogéniques fonctionnent de manière fiable dans les gaz liquéfiés et les propergols, notamment LOX et LH2. Le Torlon PAI et le Vespel PI sont reconnus pour leur résistance et leur durabilité aux températures cryogéniques de l’espace lointain.
- Résistance aux radiations: Les produits Torlon PAI, Vespel PI et Ultem PEI ont prouvé qu’ils conservaient leur résistance et leur ténacité dans des applications spatiales exposées à des radiations constantes.
- Résistance à l’usure par frottement : Les grades de roulement et d’usure des thermoplastiques Torlon PAI et PEEK prolongent la durée de vie fonctionnelle et la fiabilité des engrenages, des bagues, des roulements et d’autres composants mécaniques soumis à des charges dynamiques extrêmes.
- Résistance chimique : Les plastiques hautes performances résistent à de nombreux environnements chimiques différents rencontrés dans les applications aérospatiales. Le PEEK et le Ryton R-4 PPS se distinguent par leur résistance au plus large spectre de produits chimiques.
- Faible dégazage sous vide : La NASA cite des grades spécifiques de Torlon PAI et PEEK comme thermoplastiques pouvant être utilisés comme matériaux à faible dégazage pour les engins spatiaux.
- Isolation thermique et électrique : Les plastiques ont une conductivité thermique bien inférieure à celle des métaux et offrent des propriétés d’isolation thermique et électrique.
Specialty Formulations Improve Plastics’ Performance

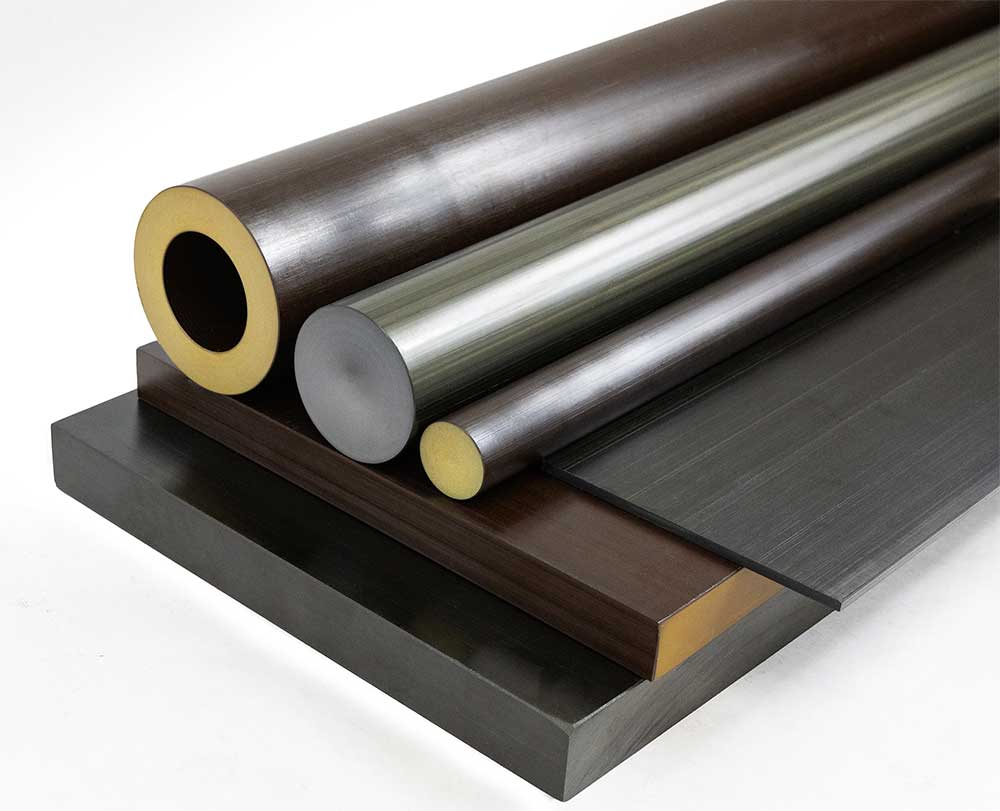

Plusieurs plastiques à hautes performances sont disponibles dans des Grades modifiés par des additifs qui améliorent des propriétés spécifiques tout en conservant les attributs inhérents au polymère de base.
- Torlon PAI, PEEK, Vespel PI et Ultem PEI sont disponibles dans des grades dont les propriétés de roulement et d’usure sont supérieures à celles des polymères non modifiés.
- Glass and carbon fiber reinforcement significantly boost structural strength over unfilled versions of high-performance polymers. For example, the flexural modulus of Torlon 7130 PAI with 30% carbon fiber is nearly four times higher than that of unreinforced PAI grades.
- Le Drake 4645 PAI associe des fibres de carbone et des lubrifiants dans sa formulation pour améliorer à la fois la résistance à l’usure et la solidité.

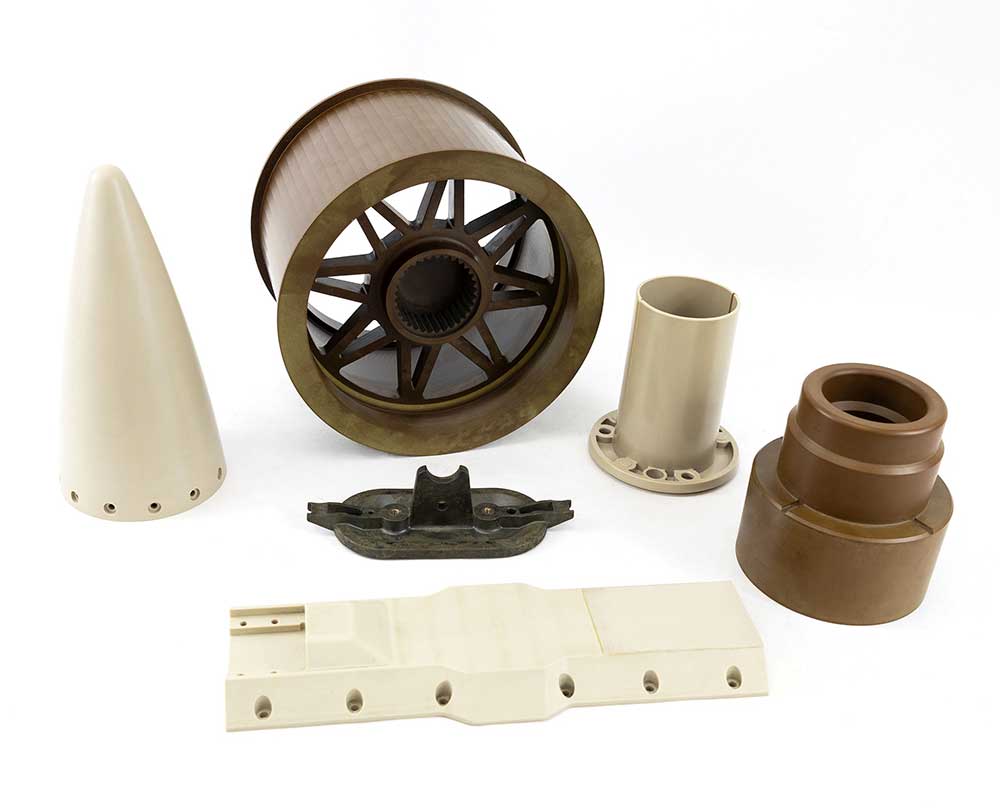

Quels sont les exemples de la façon dont les plastiques résolvent les problèmes de conception de composants complexes dans l'aéronautique ?
Les brèves études de cas suivantes résument la manière dont les plastiques avancés fonctionnent de manière fiable dans des conditions exigeantes :
- Dans le secteur de l’aviation militaire, les avions de chasse génèrent des forces g élevées et des contraintes complexes sur les composants et les systèmes.
- Le PAI Torlon 4301 combine une résistance élevée et des propriétés de roulement et d’usure pour une grande variété de composants structurels et mécaniques qui sont exposés à des contraintes élevées et à des charges dynamiques.
- Les fuselages compacts des avions militaires peuvent nécessiter l’installation de systèmes hydrauliques à proximité des moteurs à réaction.
- Dans les avions commerciaux et militaires, les composants mécaniques des portes des salles de chargement lourdes doivent fonctionner en douceur et avec précision après de nombreuses opérations sous des charges dynamiques élevées.
- Les grades de roulements et d’usure Torlon PAI offrent la résistance à la compression, les propriétés de charge dynamique et la résistance à l’usure par frottement nécessaires aux rouleaux et aux engrenages sectoriels de ces systèmes.
- Aircraft fuel system components must be impervious to chemicals, withstand high vibrations without fatigue failure, maintain strength and toughness at temperature extremes, and in some cases protect against electrical discharges.
- Les supports de tubes et les fixations structurelles usinés en PEEK et en Torlon PAI résistent aux carburants des avions à réaction et des fusées, à la fatigue sous contrainte et offrent des propriétés d’isolation thermique et électrique.
Quels plastiques résistent aux conditions extrêmes requises pour les applications des engins spatiaux ?
Plusieurs plastiques hautes performances ont prouvé leur fiabilité dans les équipements des engins spatiaux, qu’il s’agisse de véhicules de lancement, de satellites ou de télescopes de l’espace lointain. Exemples typiques :
- Lors du lancement d’une fusée, les composants sont soumis à des forces vibratoires extrêmes, à des températures élevées et à l’exposition à des agents propulseurs cryogéniques qui mettent à l’épreuve les limites des matériaux.
- Les composants structurels et les fixations de montage en Torlon PAI, PEEK et Vespel PI résistent aux conditions difficiles. Chaque matériau offre une combinaison unique de propriétés pour des exigences techniques spécifiques.
- Les satellites de communication nécessitent des matériaux qui garantissent l’intégrité du signal et la capacité de fonctionner à long terme dans l’environnement spatial.
- Ultem 1000 PEI combine la solidité et la résistance aux radiations avec la transparence RF pour une qualité de signal robuste dans les antennes de satellites de communication.
- Les panneaux solaires des télescopes de l’espace lointain doivent être déployés sans faille dans des environnements où la réparation et le remplacement des composants ne sont pas envisageables.
- Le PAI Torlon 7130 est spécifié pour les isolateurs thermiques dans les mécanismes de déploiement des réseaux solaires des télescopes pour sa solidité, sa résistance aux radiations, ses propriétés d’isolation thermique et sa ténacité à des températures cryogéniques.
- Les engrenages, les roulements et les patins de glissement des systèmes d’amarrage et des mécanismes de déploiement des appareils nécessitent des matériaux qui résistent à l’usure par frottement et conservent leur résistance et leur ténacité lorsque les radiations et les températures cryogéniques sont des facteurs constants.
- Les grades de PEEK, Torlon PAI et Vespel PI destinés aux roulements et à l’usure sont spécifiés pour une variété d’applications de support de charge dynamique dans l’équipement des engins spatiaux. Chaque polymère possède des propriétés uniques qui offrent des options efficaces pour diverses exigences techniques et divers environnements.
Drake Plastics : Votre partenaire pour les polymères haute performance de qualité aérospatiale
Les conditions dans lesquelles les équipements des avions et des engins spatiaux doivent fonctionner sont bien en deçà des capacités des polymères avancés. Torlon PAI, PEEK, Ultem PEI, Vespel PI, Ryton R-4 PPS et PCTFE font partie du groupe restreint de matériaux qui ont démontré leur fiabilité dans des composants allant des simples boîtiers extérieurs de feux d’avions aux isolateurs thermiques utilisés dans les actionneurs de panneaux solaires du télescope spatial James Webb. Avec des décennies de performances prouvées, ces polymères sont devenus les principaux matériaux candidats pour un nombre croissant d’applications. Drake Plastics, leader dans le domaine des polymères avancés pour l’industrie aérospatiale, propose des pièces extrudées usinables ainsi que des capacités d’ usinage CNC et de moulage par injection pour répondre aux diverses exigences en matière de conception et de production de composants dans ces matériaux.
FAQ sur les plastiques haute performance pour l'industrie aérospatiale
1. Quels sont les plastiques utilisés dans les applications aérospatiales ?
Les plastiques hautes performances les plus courants pour les applications aérospatiales sont le Torlon® PAI, le PEEK, le Vespel® PI, l'Ultem® PEI, le Ryton® PPS et le PCTFE. Ces polymères avancés sont spécifiés pour les composants des avions et des engins spatiaux parce qu'ils combinent une construction légère avec une grande solidité, une résistance à la température, une résistance aux produits chimiques et une fiabilité dans des conditions d'utilisation extrêmes.
2. Pourquoi les plastiques haute performance remplacent-ils les métaux dans les avions et les engins spatiaux ?
Les plastiques haute performance remplacent les métaux dans l'aérospatiale parce qu'ils offrent un rapport résistance/poids supérieur, ce qui améliore directement l'efficacité du carburant et la capacité de charge utile. Les polymères avancés tels que le Torlon PAI et le PEEK offrent également une isolation thermique et électrique, une résistance chimique et une résistance à la fatigue - des propriétés que les métaux ne peuvent souvent pas égaler dans un seul matériau.
3. Which plastic has the highest temperature resistance for aerospace use?
Le Torlon PAI a la température de transition vitreuse la plus élevée parmi les plastiques aérospatiaux, à 275°C (527°F), ce qui en fait le meilleur choix pour les composants exposés à une chaleur élevée soutenue. Le PEEK, le Vespel PI et l'Ultem PEI fonctionnent également de manière fiable à des températures élevées, chaque polymère offrant un profil de propriétés distinct pour des applications aérospatiales spécifiques.
4. Les plastiques aérospatiaux sont-ils certifiés pour les normes relatives aux flammes et à la fumée ?
Oui. De nombreux plastiques aérospatiaux haute performance sont certifiés par l'industrie pour leur faible inflammabilité, leur faible dégagement de fumée et leur faible toxicité, et sont notamment conformes aux normes FAR 25.853 relatives aux matériaux de cabine. Des matériaux tels que le PEEK, l'Ultem PEI et le Torlon PAI sont couramment spécifiés pour les intérieurs d'avions, les boîtiers électriques et les composants structurels où la sécurité incendie est essentielle.
5. What plastics does NASA approve for spacecraft outgassing requirements?
La NASA répertorie des grades spécifiques de Torlon PAI et PEEK comme matériaux à faible dégagement gazeux approuvés pour les applications des engins spatiaux. Les polymères à faible dégazage sont essentiels dans l'espace, car les composés volatils libérés par les matériaux sous vide peuvent contaminer les surfaces optiques, les capteurs et l'électronique des satellites et des télescopes de l'espace lointain.
6. Les plastiques haute performance peuvent-ils résister aux températures cryogéniques dans l'espace ?
Oui. Le PCTFE et les grades cryogéniques de PEEK fonctionnent de manière fiable dans les gaz liquéfiés et les propergols tels que LOX (oxygène liquide) et LH₂ (hydrogène liquide). Le Torlon PAI et le Vespel PI conservent également leur résistance et leur ténacité aux températures cryogéniques de l'espace lointain, ce qui les rend bien adaptés aux composants des lanceurs et des satellites.
7. À quoi sert le Torlon PAI dans l'aérospatiale ?
Le Torlon PAI est utilisé dans l'aérospatiale pour les supports structurels, les roulements, les bagues, les engrenages sectoriels, les isolateurs thermiques et les composants du système d'alimentation en carburant. Les grades pour roulements et pièces d'usure comme le Torlon 4301 offrent une résistance élevée à la compression et à l'usure par frottement, tandis que les grades renforcés comme le Torlon 7130 PAI sont spécifiés pour les applications structurelles et cryogéniques soumises à de fortes contraintes.
8. Quelles sont les performances du PEEK dans les applications aérospatiales ?
Le PEEK offre des performances exceptionnelles dans les applications aérospatiales qui requièrent une résistance chimique, une stabilité à haute température et une grande ténacité. Il est spécifié pour les composants des systèmes de carburant des avions, les supports hydrauliques, les connecteurs électriques, les roulements et les joints cryogéniques. Le PEEK est également un matériau à faible dégagement gazeux approuvé par la NASA pour les applications des engins spatiaux et des satellites.
9. Les plastiques utilisés dans l'aérospatiale sont-ils résistants au kérosène et aux fluides hydrauliques ?
Oui. Le PEEK, le Torlon PAI et le Ryton R-4 PPS résistent à une large gamme de fluides aérospatiaux, notamment les carburants pour avions à réaction, les propergols, les huiles hydrauliques et les produits chimiques de dégivrage. Cette résistance chimique, combinée à la solidité à des températures élevées et à la résistance à la fatigue vibratoire, les rend idéaux pour les supports, les raccords et les fixations structurelles du système d'alimentation en carburant.
10. Quelles sont les options d'usinage disponibles pour les composants plastiques de l'aérospatiale ?
Drake Plastics fournit des pièces extrudées usinables et propose en interne l'usinage CNC et le moulage par injection pour les composants aérospatiaux. Cette capacité d'intégration verticale permet aux ingénieurs de l'aérospatiale de s'approvisionner en PAI Torlon, PEEK et autres polymères de haute performance de qualité aérospatiale sous forme de stock brut ou de pièces usinées de précision prêtes à être assemblées.
