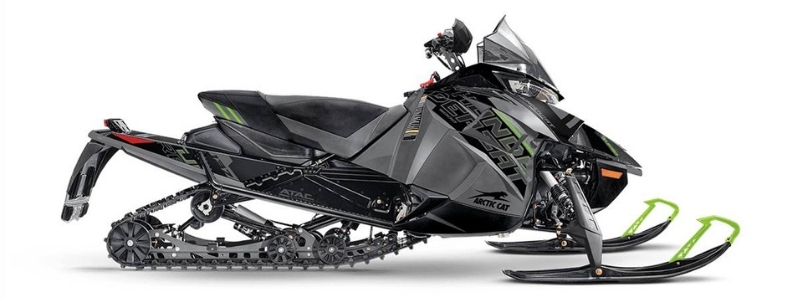

Résolution des défaillances des rouleaux d’embrayage de la transmission à variation continue (CVT) des motoneiges

Lorsqu’un grand OEM a connu des défaillances avec des rouleaux fabriqués en Vespel SP-1, il s’est tourné vers Drake pour trouver des solutions. Nous avons fourni des prototypes usinés et la production initiale à partir de la barre Torlon 4203L. Pour des raisons de coûts de production, l’équipementier a construit un moule à 4 empreintes pour le Torlon avec son partenaire de moulage par injection plutôt que de continuer l’usinage. Les défaillances des pièces ont cependant continué, et le client est retourné chez Drake.

Les ingénieurs de Drake ont souligné les facteurs critiques à l’origine des défaillances : Les sections lourdes de la pièce avaient un différentiel de vitesse de refroidissement qui affectait négativement les contraintes internes, et le poids moléculaire plus faible de la résine Torlon 4203L de qualité moulage par injection a une résistance à l’impact intrinsèquement plus faible que la qualité extrusion. En conséquence, les pièces moulées à paroi épaisse ne pouvaient pas résister aux impacts élevés qui ne posaient aucun problème aux pièces usinées à partir de formes extrudées résistantes et élastiques.

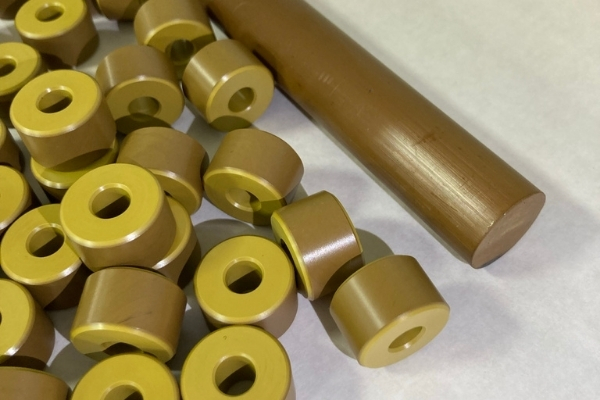

Drake extrude des produits à partir de résines à haut poids moléculaire qui présentent une plus grande ténacité, et nous refroidissons lentement les formes finies pour minimiser les contraintes résiduelles. Ces deux facteurs ont contribué à résoudre le problème de performance. Drake s’est ensuite attaqué à la différence de coût en fabriquant une barre de diamètre personnalisé correspondant au diamètre extérieur de la pièce. L’efficacité matérielle de la pièce usinée correspondait alors à la version moulée par injection, y compris le runner. Ensuite, Drake a employé l’usinage à grande vitesse et s’est rapproché du niveau de productivité du moulage par injection.

Résultat: Des pièces usinées avec précision qui performent, pour un coût net égal à celui de la version moulée par injection qui n’aurait pas fonctionné dans cette application.
